「コーナン オリジナル 通水かんたんタイマー」をホースの途中に取り付ける



「コーナン オリジナル 通水かんたんタイマー YM25107」は「蛇口に取り付ける」タイプのタイマーだが、いちいち蛇口まで行き操作をするのが面倒なので、タイマーのセットや巻き戻しを手元で操作が出来るように「散水ノズル」に近いホースの途中に取り付けた。





以下、「通水かんたんタイマー」をホースの途中に取り付けた記録。

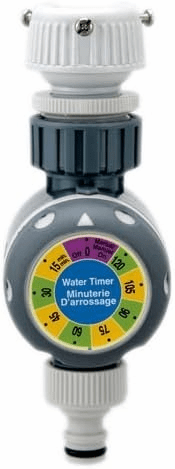

5～120分間散水タイマー。
電池不要の手動式。
サイズ（約）：16×6×8（cm）

コネクターのホース適用サイズ：
ホース内径12～15mm、外径20mmまで。



蛇口に直接取付。



Amazonで購入 ￥1,216

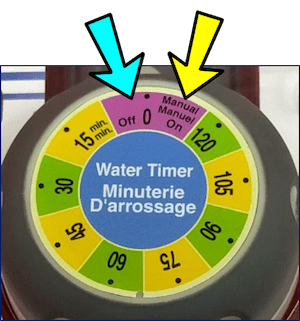

「Manual On」の位置があり、
常時通水が可能。





蛇口に取り付けるタイプのタイマーなので、蛇口に固定すると気軽に取り外しができないばかりか、タイマーのセットや巻き戻し操作に ”いちいち蛇口まで” 行かなければならない。



そこで、「通水かんたんタイマー」を「散水ノズル」に近いホースの途中に取り付け、タイマーのセットや巻き戻し操作を ”手元” で行えるようにした。











✅ ホースの内径と外径の種類。
🔹 普通タイプ（内径15mm）：
　　外径 約20mm （庭の水やり、洗車など幅広く活躍）
🔹 細いタイプ（内径12mm）：
　　外径 約17mm （ベランダや狭い庭、一般的な家庭用）
これ以外に、
🔹 内径8mmの散水ホース：
　　ベランダや狭い庭・洗車に向く、軽くてコンパクトな細径タイプ
がある。



🚨 特に注意：コネクターやホースジョイントには、対応するホースのサイズがある。
　→　パーツを購入するにあたっては、使用するホースのサイズを確認する。
　→　内径12mmのホースが一般的で、対応するパーツも多い。



🧰 参考：内径8mmの散水ホースに対応する「ホースジョイントニップル」は、
　→　商品名：タカギ ホース器具 【G040SH】









「コーナン オリジナル 通水かんたんタイマー」が、”ホースの途中” に取り付けられるようにパーツを交換する。



購入品：

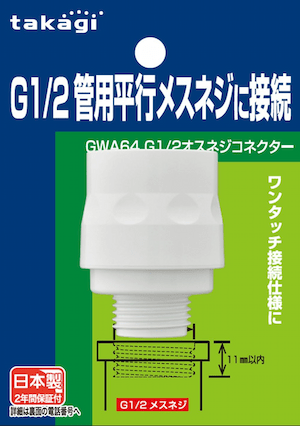

　• タカギ Ｇ１／２オスネジコネクター GWA64　￥619



　• TRUSCO(トラスコ) ブッシングG3/4オネジXG1/2メネジ TBU64　￥577

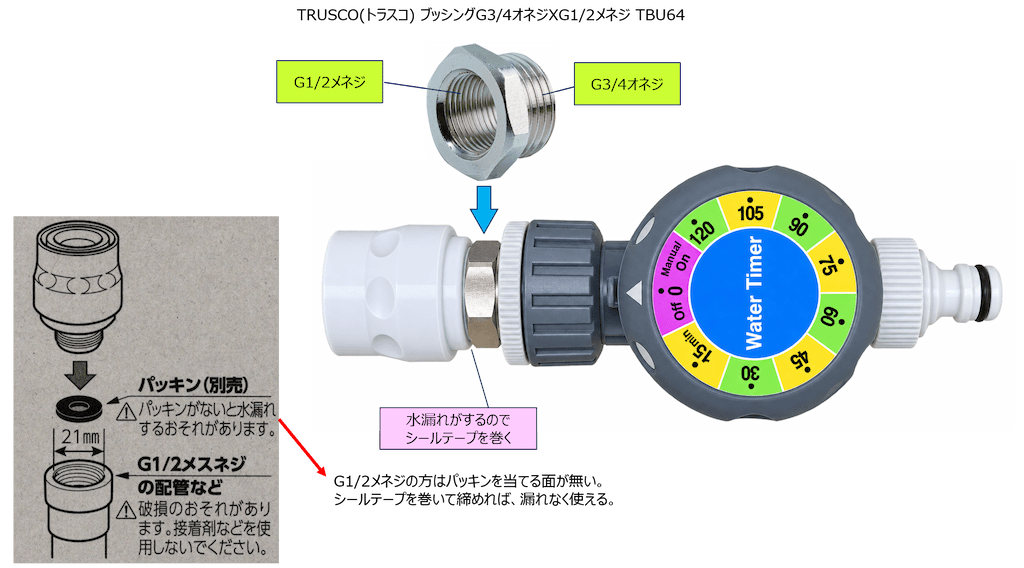

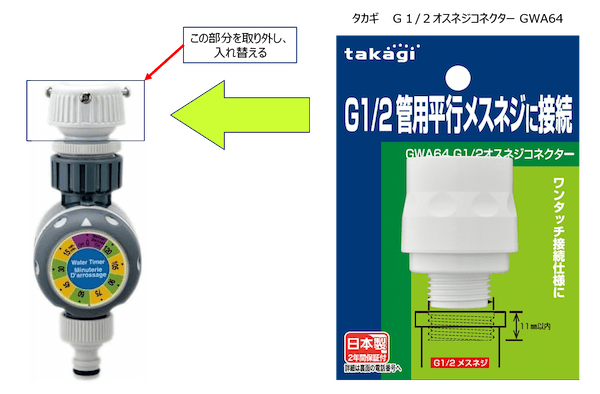

蛇口への取り付けパーツを取り外し、Ｇ１/２オスネジコネクターに入れ替える。



Ｇ１/２オスネジコネクターが入るように、G3/4オネジXG1/2メネジをセットして口径を変更する。



Ｇ１/２オスネジコネクターをそのままねじ込むと水漏れするので、シールテープを巻いてからねじ込む。









購入品：

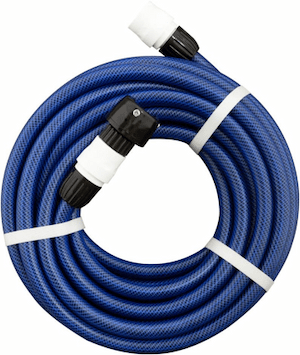

　• タカギ(Takagi) ホース 送水ホース 10m PH010NB　￥2,537









ホースサイズ：内径12mm

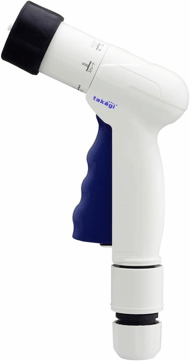

　• タカギ(takagi) 散水ノズル スマートノズルS 普通ホース QG1213NB　￥964







普通ホース（内径12-15mm/外径21mmまで）に対応

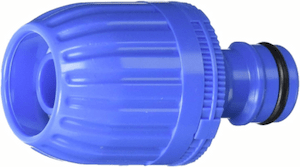

　• タカギ(Takagi) ホースジョイント ニップルQG040FJ　￥261





サイズ: 12-16 mm

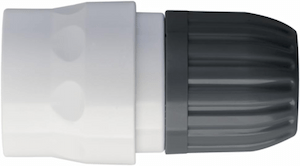

　• タカギ コネクター G079CG　￥755



普通ホースに対応
（内径12-15mm/外径21mmまで）

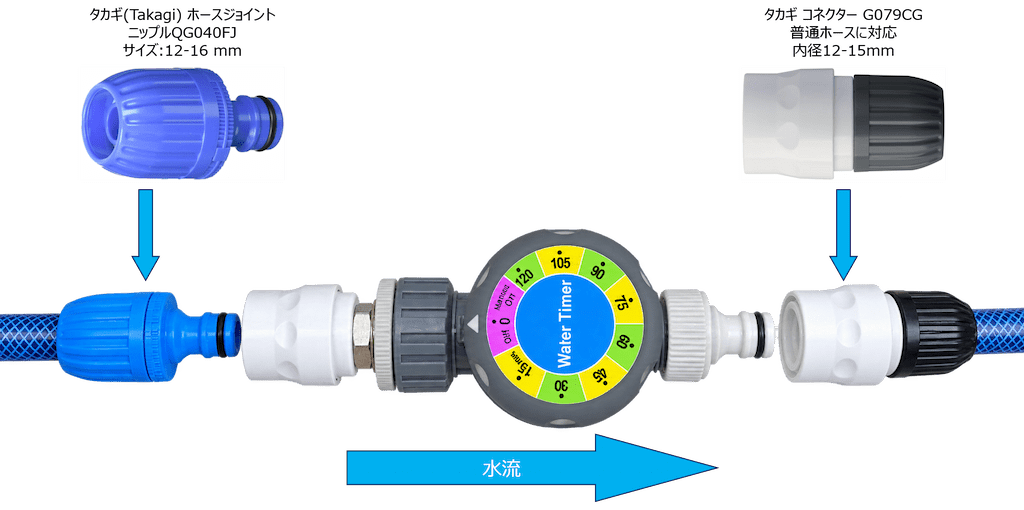

ホースを「散水ノズル」から適当な位置で切断し、水流の手前（左側）に「ホースジョイント ニップル」を取り付け、もう一方（右側）に「コネクター」を取り付ける。



これで、ホースの途中に「通水かんたんタイマー」がセットできる。
また、ジョイントとコネクターで接続しているので、「通水かんたんタイマー」を取り外しホースを直結することも簡単。

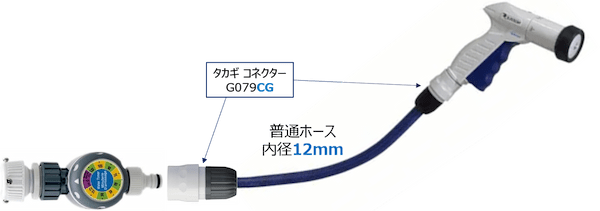

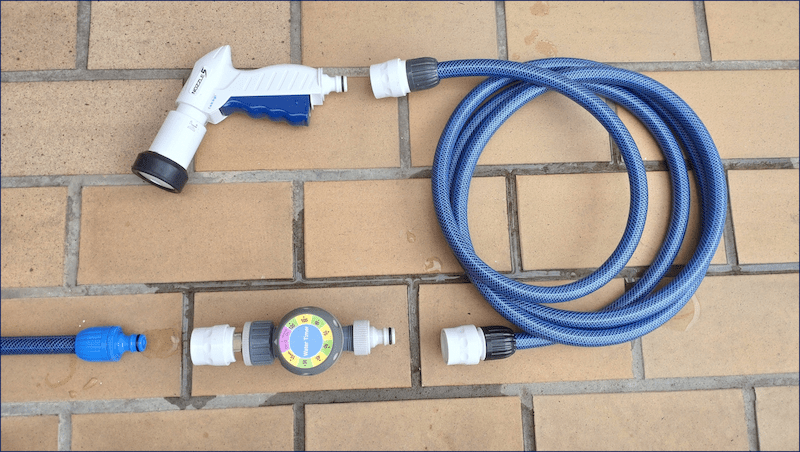

散水タイマーシステム完成図。

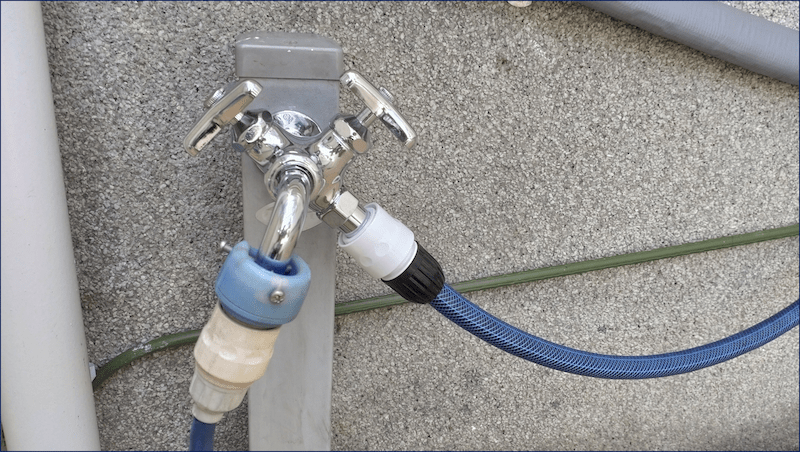

散水用水栓を二口にし、従来の「散水ホースリール（ホース内径8mm）」と併用できるようにした。

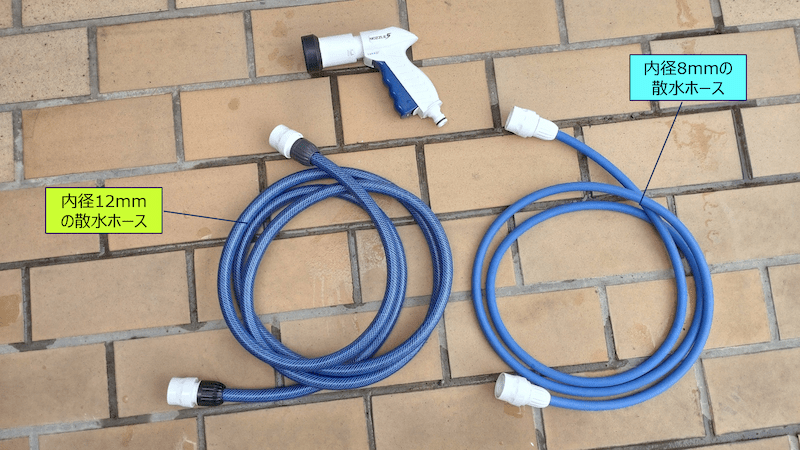

内径12mmの散水ホースは ”太くて扱いにくい” ので、内径8mmの散水ホースを用意した。

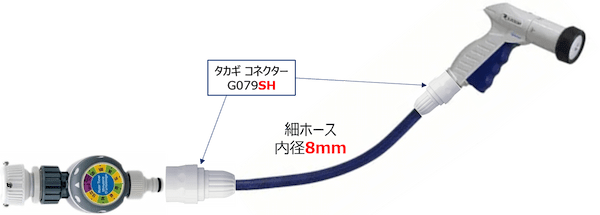

内径8mmのホース用に用意したのは、

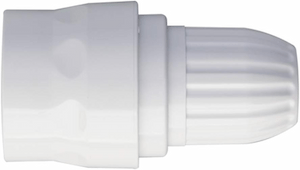

　• タカギ ホース ジョイント スリムコネクター 細ホース G079SH　￥394 x2個





サイズ: 内径7.5-9mm/外径13.5mm





コネクターのノズル側サイズは同じなので・・・共用可能で、ホースだけを交換することが出来る。
